Balise 144 MHz

Une première version était donc construite, mais pour diverses raisons elle n'a jamais eu l'occasion d'émettre sur site...

A la suite de sa nomination au poste de responsable balises du Ref-Union, Michel F6HTJ prenait contact avec moi et me remotivait. Lors d'une réunion du radio-club, décision était prise de relancer l'opération balise. Une nouvelle demande de fréquence (le plan de bande balise ayant entre temps changé) et d'indicatif ont donc été faites en janvier 2002.

L'indicatif attribué était TK5ZMK et la nouvelle fréquence 144,485 MHz. Mais entre une idée lancée en l'air et la concrétisation, il a fallu quelques années...

Côté technique :

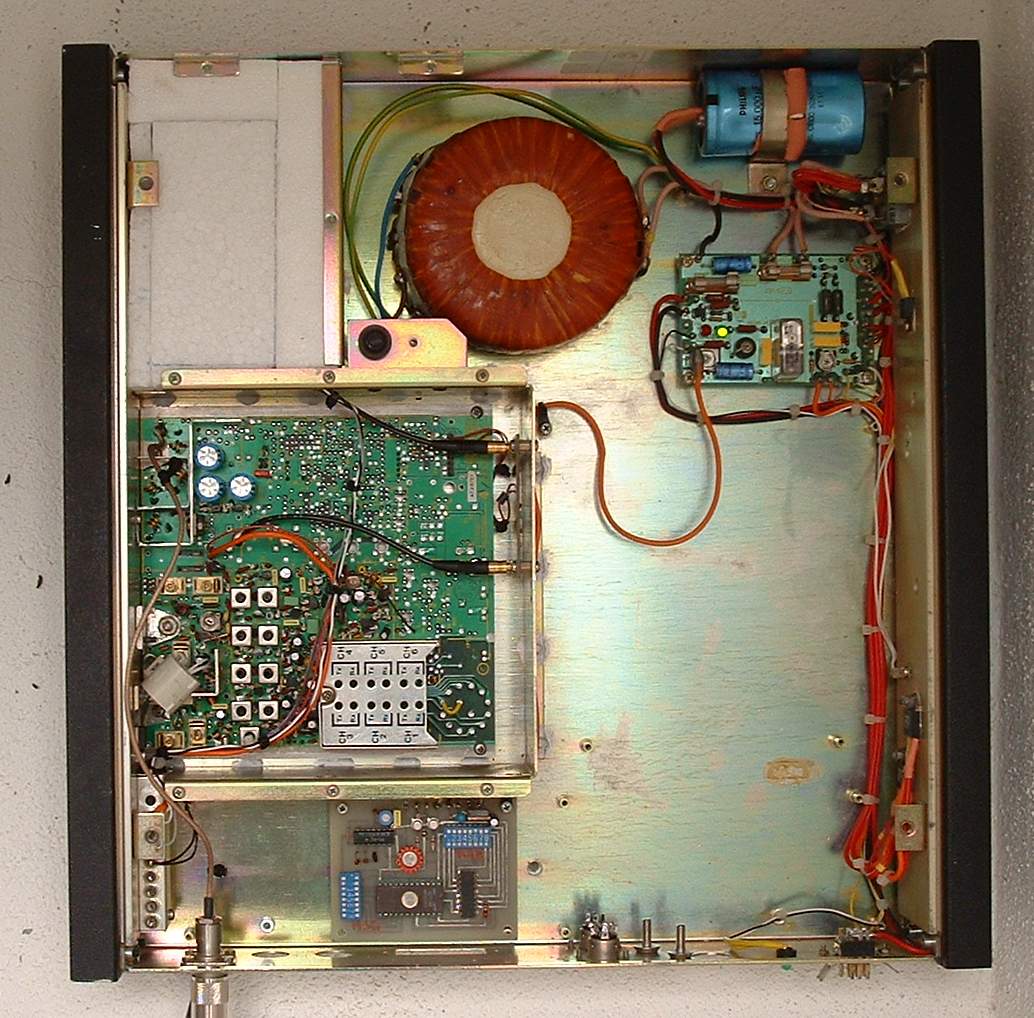

La balise a été réalisée autour d'un relais Philips M294 dans lequel n'étaient conservés que l'alimentation et la partie amplificateur de l'émetteur.

L'oscillateur est un TCXO sur une base de DF9LN avec un quartz sur la fréquence de travail 144,485 MHz. Un petit amplificateur intermédiaire réalisé avec un MMIC attaque un des premiers étages de l'amplificateur. Et voilà !

La logique déjà construite en 1992 est simple, d'après un montage dans Radio-Ref de novembre 1983. (F6FBB, F1GQS, F1CDC). Un logiciel BASIC a été écrit pour programmer l'eprom.

Mise en service :

La balise a été rapidement construite par TK5EP, mais il restait à trouver un point-haut qui devait remplir plusieurs conditions :

Le choix s'est finalement porté sur le site de Coti-Chiavari sur lequel nous avons pu obtenir un local à titre gracieux et la balise pouvait donc quitter l'emplacement qui m'a valu de nombreuses magagna (railleries en corse) lors de réunions OM... Elle était en effet rangée sous mon lit depuis quelques années....

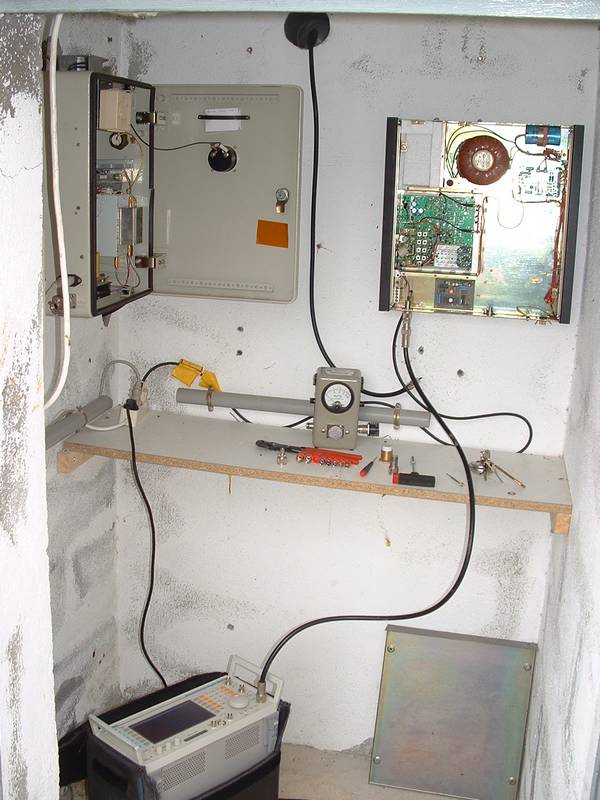

C'est donc le 23 avril 2006 que l'installation sur site a été réalisée. En compagnie de TK1BI et TK1CX, l'opération a été rondement menée.

Toussaint TK1BI s'est spécialisé dans le ponçage et la peinture, TK1CX à la feronnerie et la mécanique et TK5EP au montage d'antenne.

Indicatif : TK5ZMK
Locator : JN41JS
Fréquence : 144,485 MHz.
Modulation : F1D
Puissance : 10 W

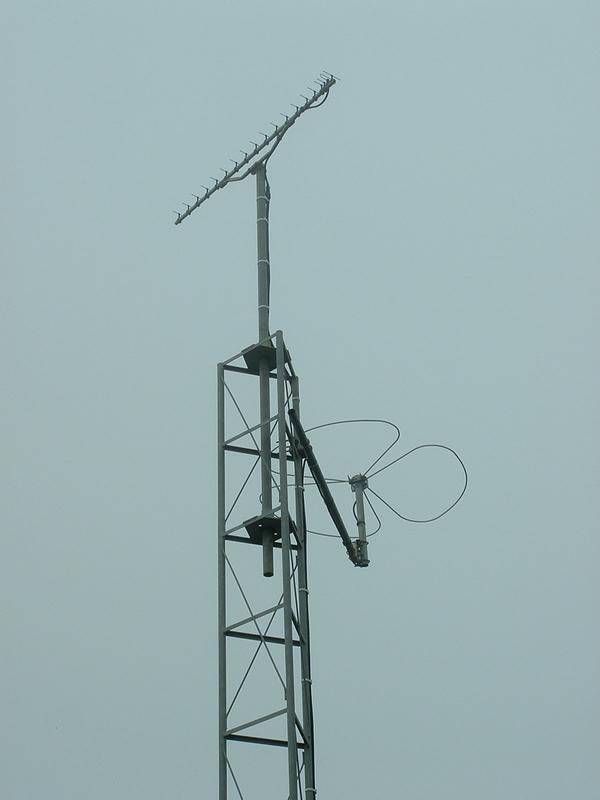

Antenne : big wheel d'un gain de 3dB.

Quelques photos :

Cliquez dessus pour les agrandir.



Balise 1296 MHz

Le local étant prêt, plus rien ne s'opposait à ce que d'autres balises viennent grossir les rangs.

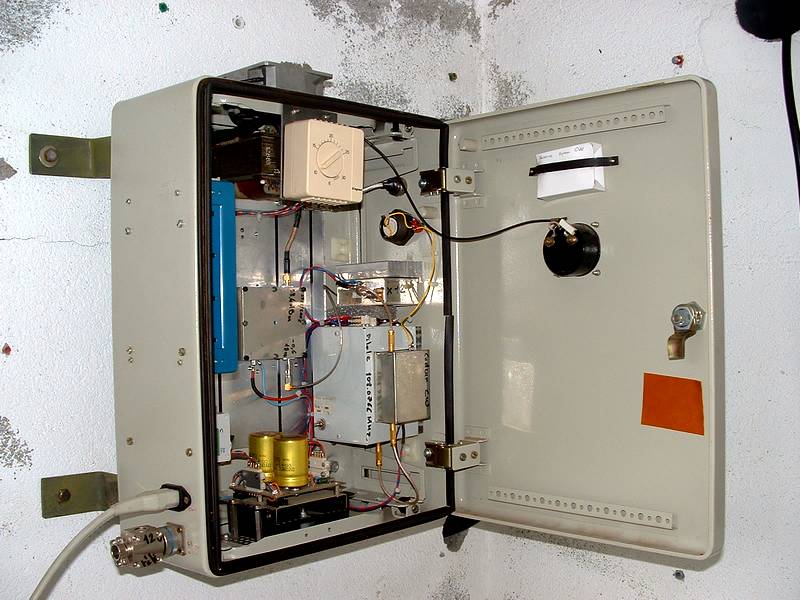

Une balise sur la bande des 23 cm a été installée en juillet 2006 par F1AAM et F5BUU. L'ensemble a été réalisé d'une main de maître par Jean-Pierre F1AAM. Le signal 108.07666 MHz issu d'un oscillateur thermostaté passe par un codeur CW qui manipule l'onde en A1A, puis par un multiplicateur X 12 et est enfin amplifié par un PA hybride.

Quelques photos :

Cliquez dessus pour les agrandir.



Indicatif : TK5ZMV
Locator : JN41JS
Fréquence : 1296,920 MHz.
Modulation : A1A
Puissance : 5 W
Antenne : 19 el F9FT dir. NW

Carnet de santé

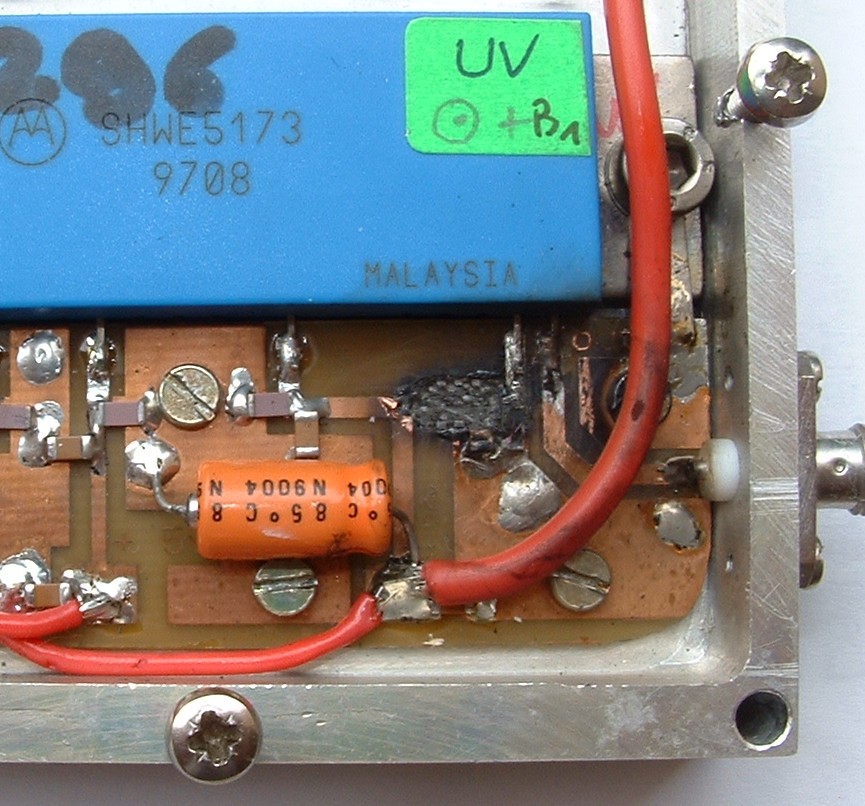

29/04/07 : Arrêt balise 23cm. Alimentation PA 1296 MHz HS. Une solution de remplacement plus fiable est à l'étude.

22/06/07 : Redémarrage balise 23cm : solution provisoire alimentation PA 23cm
24/10/07 : Arrêt des 2 balises : PA 2m HS + remplacement en atelier de l'alimentation PA du 23cm.
01/11/07 : Redémarrage des 2 balises après réparation.
29/04/10 : Redémarrage de la balise 2m. PA refait à neuf, passage de la manipulation en A1A et remise en état antenne.
